Schutzleiterklemmen
Sichere Schutzleiterverbindungen für Maschinen, Anlagen und Gehäuse
Geräte mit Metallgehäusen benötigen außen und im Klemmkasten eine Schutzleiterklemme.
Hinweis für explosionsgeschützte Anwendungen:
Bei explosionsgeschützten Geräten müssen auch diese Klemmen sicher sein. Sie werden deshalb bei der Typprüfung des Gerätes mitgeprüft.
Die PTB stellt keine Bescheinigungen für kleine Zubehörteile aus. Alle hier vorgestellten Schutzleiteranschlüsse wurden jedoch im Zusammenhang mit Komplettgeräten geprüft und für gut befunden.
Unsere Schutzleiterklemmen sind für Leiterquerschnitte von 2,5 mm² bis 10 mm² erhältlich und überzeugen durch eine einfache Montage sowie eine robuste und langlebige Konstruktion. Der gerändelte Zapfen sorgt für einen sicheren Kontaktübergang und Verdrehschutz, während der Federring die Schraube zuverlässig gegen Lockerung sichert. Je nach Ausführung sind die Schutzleiterklemmen mit verzinktem Klemmkörper oder vollständig in Edelstahl erhältlich. Auf Wunsch können alle Varianten zusätzlich mit einem Erdungszeichen nach DIN 40011 geliefert werden.
NEU BEI MITEX AUS TPK KAPFER PROGRAMM

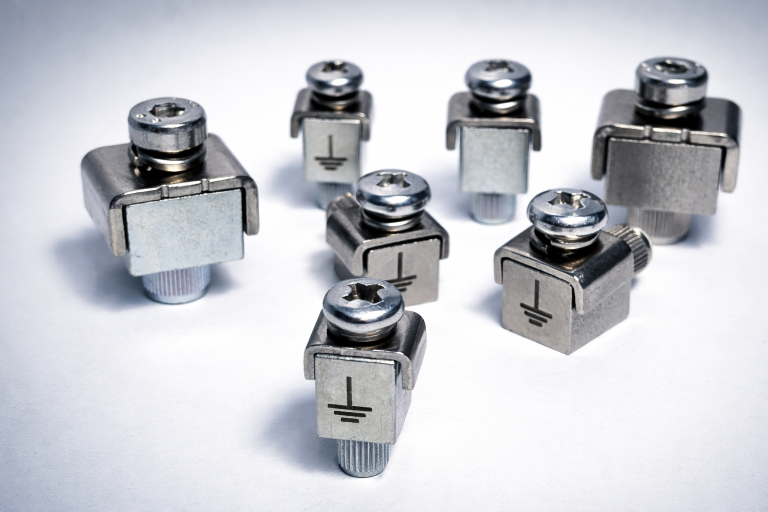

Schutzleiterklemmen
Schutzleiterklemmen dienen der sicheren und dauerhaften Verbindung des Schutzleiters mit metallischen Gehäusen und Betriebsmitteln. Sie kommen sowohl im allgemeinen Maschinen- und Anlagenbau als auch in explosionsgeschützten Anwendungen zum Einsatz und gewährleisten eine zuverlässige Erdungsverbindung.
Ihre Vorteile
- Für Leiterquerschnitte von 2,5 mm² bis 10 mm²
- Einfache Montage durch Einpressen in Sacklochbohrungen
- Sicherer Kontakt durch gerändelten Zapfen
- Verdrehsicherer Aufbau ohne zusätzliche Sicherungselemente
- Schraube, Bügel und Federring aus Edelstahl
- Ausführungen aus verzinktem Stahl oder vollständig in Edelstahl
- Optional mit Erdungszeichen nach DIN 40011 erhältlich

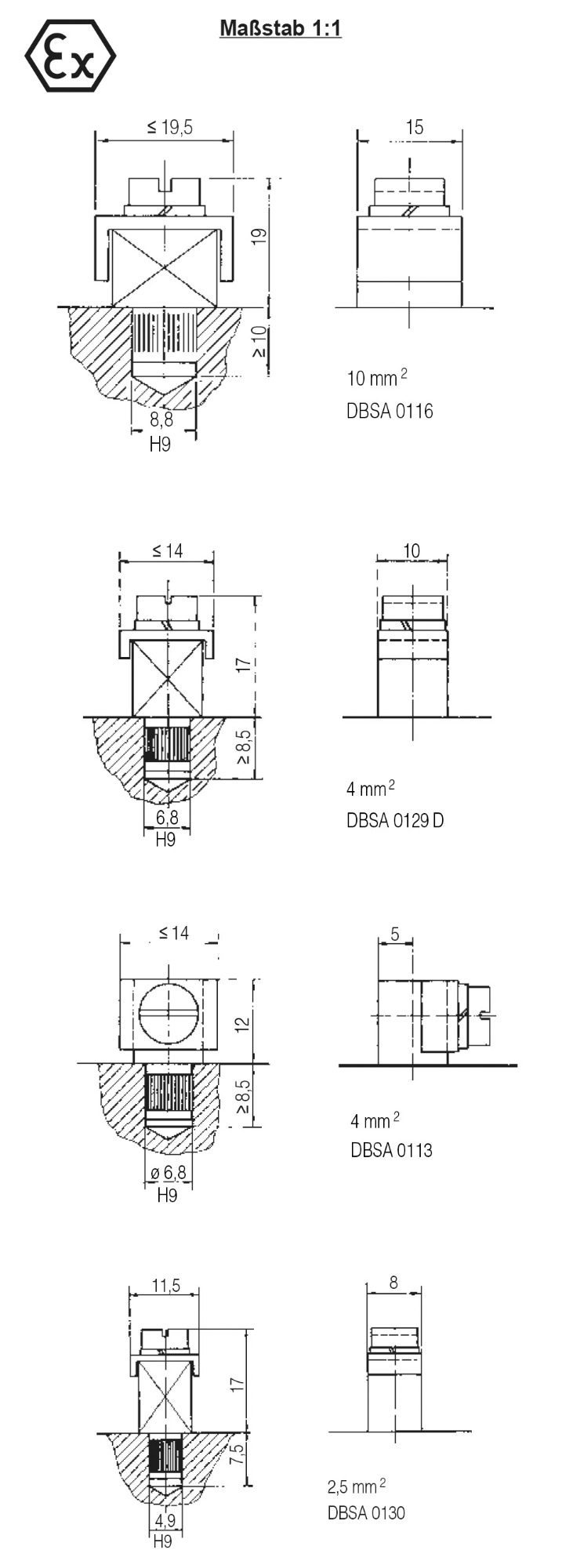

Verfügbare Ausführungen

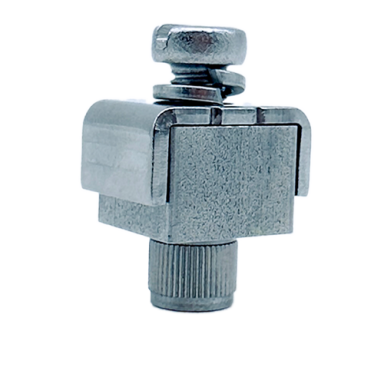

- DBSA 0116 – 10 mm²

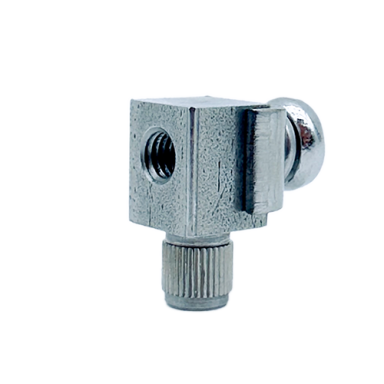

- DBSA 0113 – 4 mm²

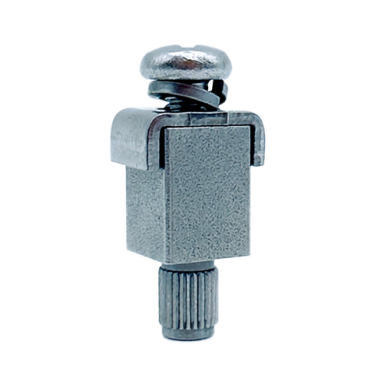

- DBSA 0129 D – 4 mm²

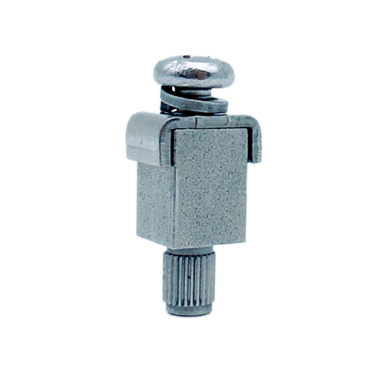

- DBSA 0130 – 2,5 mm²
Gerne beraten wir Sie bei der Auswahl der passenden Schutzleiterklemme für Ihre Anwendung und unterstützen Sie bei der Auslegung Ihrer Erdungs- und Schutzleiterverbindungen.
