Nach den Basics (Zonen) tauchen wir heute tief in die Praxis ein.
Eine der wichtigsten und robustesten Zündschutzarten im Explosionsschutz ist die druckfeste Kapselung (Ex d).

Wenn Sie schwere Leistungselektronik, Motoren oder Schaltanlagen in Zone 1 sicher betreiben müssen, führt an Ex d oft kein Weg vorbei.

Wir erklären Ihnen, wie dieses Prinzip funktioniert und worauf es ankommt.

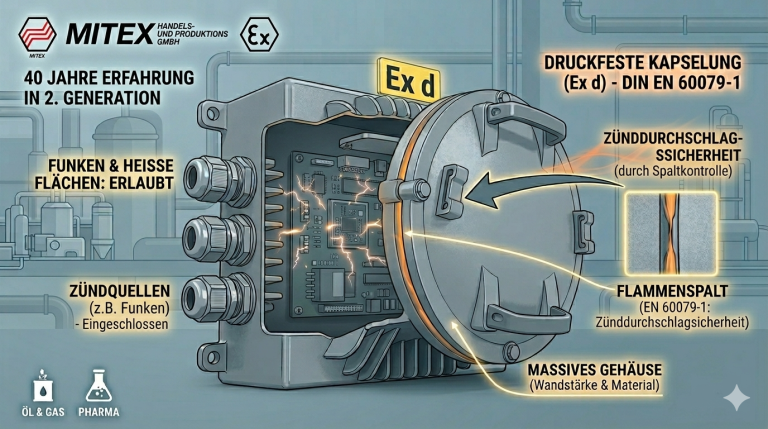

1. Das Prinzip: Kontrollierte Explosion im Gehäuse

Im Gegensatz zu anderen Schutzarten (wie Ex e, die Zündquellen vermeiden) geht Ex d einen anderen Weg. Hier dürfen Zündquellen im Normalbetrieb entstehen. Funken beim Schalten oder heiße Oberflächen an Leistungsschaltern sind kein Problem – solange sie eingeschlossen bleiben.

Das Gehäuse ist so massiv konstruiert (oft aus dickwandigem Aluminiumguss oder Edelstahl), dass es:

1. einer internen Explosion des Gasgemisches standhält, ohne zu bersten.
2. verhindert, dass die Explosion (Flammen, heiße Gase) nach außen getragen wird und die umgebende Ex-Atmosphäre entzündet.

Zündschutzart: d (druckfeste Kapselung / flameproof enclosure)

Norm: DIN EN 60079-1

2. Der Schlüssel zur Sicherheit: Die Zündspalte

Wie kommen Kabel in ein so massives Gehäuse, ohne die Schutzart zu gefährden?

Die Antwort liegt in den Zündspalten. An allen Verbindungsstellen (Deckel, Wellendurchführungen, Kabeleinführungen) sind die Spalte so präzise gefertigt (Länge und Weite), dass austretende, heiße Gase auf ihrem Weg nach außen so weit abgekühlt werden, dass sie keine Zündquelle mehr für die Umgebung darstellen.

👉 Wartungs-Hinweis: Beschädigungen oder Verschmutzungen an diesen Spaltflächen (z.B. Kratzer, Farbe) können die Schutzwirkung aufheben. Regelmäßige Prüfungen sind essenziell.

3. Warum MITEX für Ihre Ex-d-Lösung?

Ein Ex-d-Gehäuse ist nur so sicher wie seine Konfektionierung. Seit über 40 Jahren fertigen wir bei MITEX individuelle Ex-d-Steuerungen und Verteiler. Wir liefern Ihnen nicht nur das leere Gehäuse, sondern:

• Bohrungen nach Maß für Ihre Kabelverschraubungen.
• Bestückung mit Ihren Komponenten (Schütze, Frequenzumrichter).
• Komplette Verdrahtung und Prüfung inkl. ATEX/IECEx-Zertifizierung.

Anwendungsbereiche: Schwere Motorsteuerungen, Frequenzumrichter, Leistungsschalter, komplexe Steuerungen in der Prozessindustrie (Öl & Gas, Chemie).

Fazit: Ex d ist die Schutzart für Leistung und Robustheit. Verlassen Sie sich bei der Planung und Fertigung auf unsere jahrzehntelange Erfahrung.
